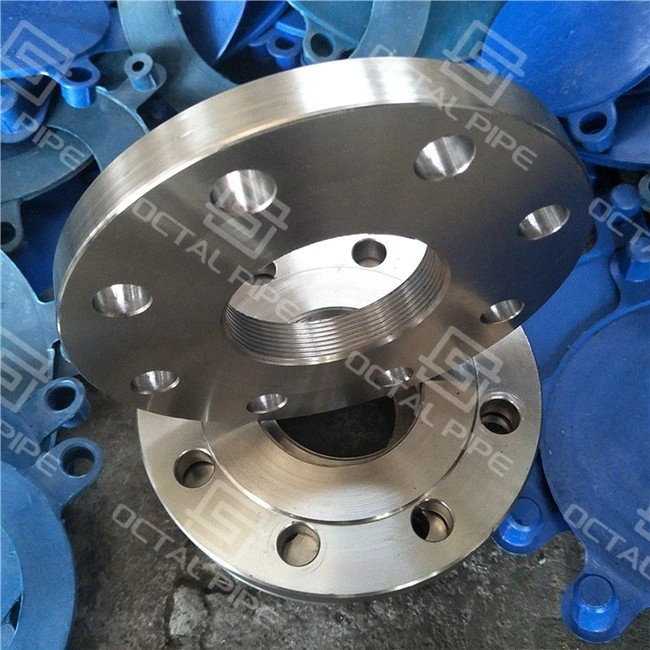

Flensa Berulir

Flensa pipa berulir-juga disebut flensa sekrup-menggunakan ulir internal (lubang yang disadap) untuk dipasangkan dengan ulir pipa eksternal, sehingga menghasilkan sambungan yang rapat dan bertekanan-tanpa pengelasan apa pun. Hal ini menjadikannya ideal untuk-jalur pengeboran kecil yang membatasi pekerjaan panas, pemasangan harus cepat, atau perlu dilakukan pembongkaran secara berkala.

Kasus penggunaan yang umum mencakup layanan utilitas, pelepasan instrumen,-pengangkatan sementara,-up, dan sistem tekanan-hingga-sedang. Pipa Oktal memasok baja karbon, baja paduan, dan flensa berulir baja tahan karat (yaitu, flensa pipa berulir baja tahan karat) dalam berbagai ukuran dan kelas, termasuk ukuran populer seperti flensa berulir 2″ dan flensa berulir 4″.

Dimana flensa berulir unggul

• Tidak diperlukan izin pengelasan/panas
• Perakitan cepat dengan sealant standar (pita PTFE atau anaerobik)
• Perawatan dan penggantian yang mudah
• Pilihan bagus untuk pipa galvanis atau pipa berlapis yang pengelasannya tidak diinginkan

Peringatan desain (kejujuran teknik)

• Tidak disarankan untuk getaran parah, beban kejut, atau siklus termal besar
• Umumnya terbatas pada tekanan rendah-sedang dan lubang kecil (Kelas 150/300 paling umum)
• Integritas segel bergantung pada bentuk ulir yang benar (NPT/BSP) dan torsi make-up/sealant yang tepat

• Standar flensa:ASME B16.5 (Flensa Pipa dan Fitting Bergelang)
• Standar benang:

NPT (meruncing): ASME/ANSI B1.20.1
BSPT (meruncing): ISO 7-1 / EN 10226
BSPP (paralel): ISO 228-1
Oktal dengan jelas memberi stempel pada jenis thread (NPT / BSPT / BSPP) untuk menghindari kesalahan lokasi-dan memastikan verifikasi pengukur dalam produksi.

• Flensa Berulir Standar (Flensa Sekrup):Lubang yang disadap secara langsung; disediakan dalam RF (wajah terangkat) atau FF (wajah datar).
• Flensa Pengurang Berulir:Mengintegrasikan lubang berulir yang lebih kecil dalam OD flensa yang lebih besar-menghemat ruang dan peredam terpisah (flensa pereduksi berulir).
• Flensa Buta yang Disadap:Flensa buta yang dibor & disadap dengan ulir internal untuk ventilasi, saluran pembuangan, atau sambungan instrumen (flensa buta yang disadap).
• NPT vs BSP untuk penyegelan:
• NPT/BSPT (meruncing):Segel primer melalui gangguan ulir; gunakan pita PTFE atau sealant cair.
• BSPP (paralel):Segel dengan paking/-cincin O; digunakan di mana penggunaan kembali dan orientasi penting.
• Jenis yang dihadapi:

RF (paling umum), FF (untuk peralatan besi cor atau fiberglass), RTJ berdasarkan permintaan untuk tugas khusus.

• Ukuran populer:Flensa berulir 2″ dan flensa berulir 4″ sering kali disimpan untuk utilitas pabrik dan selip.
• Bahan khusus:Flensa berulir PVC tersedia untuk-sistem non-logam bertekanan rendah (standar pabrikan; bukan baja ASME B16.5).

• Kisaran ukuran:½″ – 24″ (DN15–DN600); lubang kecil Kurang dari atau sama dengan 4″ paling umum
• Kelas tekanan:Kelas 150, 300 (kelas yang lebih tinggi seperti 600 berdasarkan permintaan, tergantung pada tinjauan layanan)
• Menghadapi:RF, FF, RTJ (penggunaan terbatas dengan ulir karena pertimbangan tekanan)

• Baja Karbon:ASTM A105 (ambien), A350 LF2 (suhu-rendah), A694 F52–F70 (hasil-tinggi untuk layanan saluran pipa)
• Baja Tahan Karat (Flensa berulir baja tahan karat):ASTM A182 F304/F304L, F316/F316L, F321, F347
• Paduan & Suhu-Tinggi:ASTM A182 F11, F22, F91 (chrome-moly untuk suhu tinggi)
• Dupleks & Super Dupleks:ASTM A182 F51 (2205), F53 (2507), F55 untuk layanan kaya klorida-dan lepas pantai
• Opsi bukan-logam:Flensa berulir PVC untuk saluran utilitas-tekanan rendah, air korosif, atau bahan kimia (bukan-baja ASME)

Perlindungan korosi / penyelesaian akhir

• CS: minyak hitam,-berlapis seng, hot-galvanis, FBE berdasarkan permintaan
• SS: acar & pasif; EP opsional untuk layanan bersih
• Lapisan PTFE / karet opsional untuk bahan korosif tertentu

• Las-kesiapan pemasangan gratis:Flensa berulir Pipa Oktal diproduksi untuk pembautan langsung, menghilangkan pekerjaan panas dan meminimalkan risiko lokasi dan waktu henti.
• Keahlian yang ringkas dan kecil-:Ideal untuk koridor perpipaan sempit, rak instrumen, dan skid modular yang ruangnya terbatas.
• Desain ramah-pemeliharaan:Flensa dapat dengan cepat dilepas atau diganti tanpa memotong saluran pipa, sehingga mengurangi gangguan operasional.
• Fleksibilitas material & standar:Tersedia dalam kualitas baja karbon, baja tahan karat, dan dupleks, sesuai dengan API, ASME, PED, dan ISO untuk beragam kebutuhan pabrik.
• Produksi yang fleksibel dan selaras-proyek:Manufaktur dijadwalkan berdasarkan jadwal proyek pelanggan, memastikan pengiriman flensa berulir tepat waktu dalam berbagai ukuran dan kelas.
• Kemasan pelestarian pelindung:Flensa dilapisi dengan minyak-anti korosi, disegel dengan tutup pipa plastik, dan dikemas dengan hati-hati agar siap dipasang.

• Penempaan & Perlakuan Panas:Blanko yang ditempa dengan aliran butiran yang terkontrol; dinormalisasi/Q&T/solusi dianil ke spesifikasi.
• Pemesinan Presisi:Lapisan akhir CNC pada lubang, ulir, PCD, dan permukaan (RF 125–250 AARH; alur RTJ per ASME).
• Verifikasi Benang:100% mengukur ke ASME B1.20.1 (NPT) / ISO 7-1 / ISO 228 (BSPT/BSPP).
• Tes NDT & Tekanan:UT/MT/PT sebagaimana ditetapkan; uji hidro tersedia berdasarkan permintaan untuk perakitan.
• Dokumentasi:MTR (EN 10204 3.1/3.2), penelusuran panas, inspeksi pihak-ketiga (BV/SGS/TÜV) sesuai permintaan.

• Utilitas: udara, nitrogen, penelusuran uap, layanan air
• Pengait-instrumen dan-pengikat proses lubang kecil-
• Jalur pemberian dosis bahan kimia dan bypass sementara
• Koneksi-cabang air api (dengan kelas/wajah yang cocok dengan sistem)
• Layanan-suhu rendah (LF2) dan tugas korosi (316L, dupleks)

• Standar:ASME B16.5 (berulir)
• Topik:NPT, BSPT, BSPP
• Ukuran:½″ – 24″ (flensa berulir 2″ & 4″ yang umum tersedia)
• Kelas:150/300 (600 berdasarkan permintaan)
• Wajah:RF/FF/RTJ
• Jenis:Flensa pereduksi berulir dan berulir standar, flensa buta yang disadap
• Bahan:CS (A105/A350 LF2), SS (F304/F316), Paduan, Dupleks; Flensa berulir PVC untuk sistem-non-logam bertekanan rendah

1.Kuantitas, NPS, Kelas Tekanan (misalnya, 2″, Kelas 300)
2.Bentuk Benang (NPT/BSPT/BSPP) dan wenangan bila khusus
3.Facing (RF/FF/RTJ) dan tipe gasket jika diketahui
4. Kelas Bahan (A105, LF2, F316L, F22, F51, dll.)
5.Persyaratan Inspeksi (NDT, pembangkit listrik tenaga air, pihak-ketiga)
6.Finish/Coating (galvanisasi, pasivasi, FBE)
7. Spesial apa pun: flensa pereduksi berulir, flensa buta yang disadap, warna cat, penandaan, pengemasan
