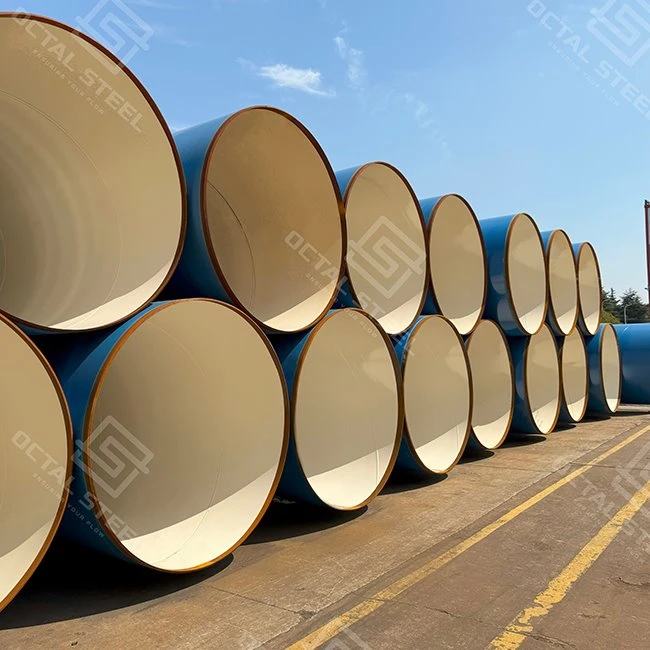

Pipa SSAW

pipa SSAWadalah pipa berdiameter-besar yang dibentuk dari kumparan baja dan dilas dengan jahitan spiral (heliks) menggunakan las busur terendam.SSAW adalah singkatan Dilas Busur Terendam Spiral, dan istilah "Arti pipa SSAW" dalam pengadaan biasanya merujuk pada rute pembuatan SAW spiral ini dan kesesuaiannya untuk-transmisi jarak jauh dan proyek-OD yang besar.
Pipa SSAW kami tersedia dalam diameter besar (φ508mm hingga φ1626mm) dan ketebalan dinding yang bervariasi, memastikan keandalan dalam transmisi cairan-jarak jauh. Diproduksi sesuai dengan standar API 5L, ISO, dan ASTM, pipa ini dibuat untuk tahan terhadap tekanan ekstrem dan lingkungan yang keras.
Dengan komitmen terhadap manufaktur yang presisi, Octal Pipe memberikan solusi{0}}yang hemat biaya tanpa mengurangi kualitas, menjadikan kami mitra tepercaya untuk kebutuhan saluran pipa Anda.

Pipa Baja Las SSAW, juga dikenal sebagai Pipa Las Busur Terendam Spiral, diproduksi menggunakan-kumparan baja berkualitas tinggi sebagai bahan bakunya. Pelat baja dibentuk secara spiral dan dilas menggunakan teknik las busur terendam kawat ganda-otomatis. Metode pengelasan unik ini menghilangkan tekanan tarik selama proses pengelasan, sehingga memastikan pengelasan-berkualitas tinggi dengan kinerja stabil. Pipa SSAW banyak digunakan dalam berbagai proyek perpipaan, seperti transportasi migas dan infrastruktur konstruksi.

Pengelasan SSAW (Pengelasan Busur Terendam Dua Sisi-)
pengelasan SSAWbiasanya menggunakanpengelasan busur terendam (SAW)untuk membuat lapisan spiral dengan penetrasi stabil dan kualitas sambungan berulang, dan banyak jalur yang menerapkan pengelasan-dua sisi (ID/OD) sesuai spesifikasi proyek.

Proses pembuatan pipa baja SSAW mengikuti teknik canggih untuk-produksi berkualitas tinggi dan efisien. Langkah-langkah penting meliputi:

• Pemeriksaan Bahan Baku: Kumparan baja-kualitas tinggi, seperti grade Q235, Q345, dan API 5L, diperiksa kepatuhannya terhadap standar internasional (API, ISO, ASTM, dll.).
• Pembentukan: Kumparan baja dingin-dibentuk menjadi bentuk spiral untuk memastikan integritas struktural yang optimal.
• Pengelasan: Pengelasan busur terendam kawat ganda-otomatis memastikan penetrasi las dan kekuatan sambungan yang sangat baik.
• Perlakuan Panas: Pipa menjalani proses perlakuan panas (anil atau normalisasi) untuk menghilangkan tekanan dan meningkatkan sifat mekanik.
• Pengujian & Inspeksi: Meliputi pemeriksaan dimensi, inspeksi visual, pengujian ultrasonik (UT), dan pengujian hidrostatik untuk memastikan kualitas dan kinerja produk.
• Perawatan Permukaan: Pelapis anti-korosi seperti 3PE dan FBE diterapkan untuk meningkatkan ketahanan pipa di lingkungan yang keras.

• Diameter Luar (OD): φ508–φ1626mm (20"–64")
• Ketebalan Dinding (WT): 6,4–25,4 mm
• Panjang: 8.0–18.5 m(26'–62'); tersedia potongan khusus-hingga-panjangnya
• Nilai Materi:
• API 5L:NilaiA–X90(PSL1/PSL2)
• GB/T 9711: L190–L625 (e.g., L245, L290, L320, L360, L415, L450, L485)
• Nilai lain berdasarkan permintaan untuk spesifikasi proyek
• Standar yang Didukung: API 5L, ISO 3183, GB/T 9711, ASTM, EN, BS, DIN, CSA, DNV (standar pipa lepas pantai)
• Manufaktur:Spiral Submerged Arc Welded (SSAW), SAW-dua sisi (ID/OD), umpan-kumparan dengan penggilingan tepi, pelacakan jahitan otomatis,-NDT on-line, uji hidrostatis, kemiringan, dan integrasi garis pelapisan
• Selesai Akhir / Pelapisan:Ujung polos atau miring sesuai standar; luar3LPE/FBE/epoksi(pelapis internal opsional berdasarkan proyek); penandaan dan pengepakan ekspor
• Inspeksi & Dokumen:uji hidro 100%; UT/RT per standar atau ITP; MTCEN 10204 3.1/3.2dan catatan NDT lengkap tersedia

Pipa LSAW vs HSAW (SSAW): Perbedaan Utama

Bagaimana pipa SSAW menangani tekanan?

Kapasitas tekanan adalahberbasis-desain-tergantung padaOD, ketebalan dinding, grade baja (SMYS/tegangan yang diijinkan), faktor desain, tunjangan korosi, dan suhu pengoperasianberdasarkan kode/spesifikasi yang berlaku. Untuk pipa saluran SSAW/HSAW, integritas tekanan dijamin dengan mengendalikanjahitan heliks: pembeli biasanya menentukanNDT jahitan las{0}}panjang penuh (UT/RT per proyek ITP)dan memerlukan pengujian hidrostatis jika memungkinkan, sehingga penerimaan didasarkan pada integritas lapisan yang terdokumentasi dan bukti pengujian. Aturan praktis dalam pengadaan adalah: jika layanan memiliki-risiko yang lebih tinggi (tekanan yang lebih tinggi, layanan yang buruk, atau persyaratan pemilik yang lebih ketat), perketat pesanan padapemilihan kelas/WT dan cakupan NDT jahitandaripada mengandalkan klaim "kinerja tekanan" yang umum.

Pada proyek SSAW/HSAW, "lulus/gagal" jarang sekali berkaitan dengan klaim kekuatan umum-hal ini tergantung padadisiplin penerimaan jahitan. Pembeli biasanya mengunci tiga item inti, dan di sinilah Octal Pipe memberikan kendali dan bukti.

• Konsistensi jahitan (pembentukan → stabilitas las):Kualitas jahitan heliks dimulai sebelum pengelasan. Jika pembentukan spiral tidak stabil, Anda akan melihatnya nantijahitan mengembara, penyimpangan ovalitas, dan profil manik tidak rata, yang kemudian memicu diskusi NDT dan perbaikan tambahan. Pipa Oktal mengontrol pengaturan pembentukan-dan menjaga parameter pengelasan di dalam jendela yang ditentukan sehingga jahitan tetap konsisten dari pipa pertama hingga pipa terakhir di lot.
• Cakupan NDT yang merupakan bukti-audit (bukan "kami melakukan pengujian"):Yang sebenarnya ditanyakan pembeli adalah:Apakah jahitan heliks diperiksa seluruh panjangnya? Metode yang mana, dan dasar penerimaannya apa?Pipa Oktal sejajarCakupan UT/RTdan aturan disposisi (menerima/{0}}menguji/menolak ulang) terhadap standar yang mengatur dan ITP proyek, serta memberikan bukti inspeksi sebagai bagian dari paket rilis-inilah yang mencegah titik penangguhan situs dan-loop inspeksi ulang.
• Ketertelusuran dokumen yang bertahan dari kenyataan di lokasi:Banyak penolakan terjadi setelah pengiriman ketika pipa sudah dipasang dan klien tidak dapat melakukan rekonsiliasipanas/koil → penandaan pipa → Laporan NDT/hidro → MTC. Octal Pipe mengirimkan paket yang dapat dilacak (EN10204 3.1; 3.2 berdasarkan permintaan) dengan pemetaan lot, sehingga QA dapat merilis materi tanpa mencari tautan yang hilang.

Ketika pembeli bertanyaperbedaan antara pipa LSAW dan HSAW, pertanyaan sebenarnya bukan hanya "pelat vs koil" - tetapi jenis jahitan mana yang mengurangi persetujuan, risiko lapangan, dan jadwal pemaparan berdasarkan spesifikasi proyek.

Perbedaan utama yang memengaruhi persetujuan dan eksekusi situs

Apakah biaya pipa SSAW-efektif?

Untuk diameter besar, SSAW seringkali-efektif dari segi biaya karena dukungan pembentukan spiral-berbasis kumparanproduksi berkelanjutan dan hasil yang stabil, yang biasanya meningkatkankeseimbangan biaya-waktu tunggupada paket-OD besar. Nilai sebenarnya biasanya masuktotal biaya pemasangan, bukan % penghematan yang diklaim: saat pengiriman dilakukandikelompokkan berdasarkan lot/ukuran agar sesuai dengan bagian depan kerja, kontraktor mengurangi waktu penyortiran, perpindahan derek, dan penghentian "ukuran yang hilang".

Di sebagian besar tender, SSAW menjadi "hemat-biaya" ketika menurunkan total hambatan proyek-lebih sedikit gangguan logistik, pelepasan QA yang lebih lancar, dan lebih sedikit pengerjaan ulang lokasi-daripada hanya mengandalkan harga satuan yang lebih rendah.

Pipa SSAW (HSAW) sering kali ditentukan ketika ada tantangan di lokasi kerjapenanganan, integritas pelapisan,-kecepatan pemasangan, dan dokumen pelepasan, bukan hanya "kekuatan pipa". DariPipa OktalDalam pandangan pengadaan, paket SSAW yang tepat adalah paket tersebutbertahan dalam kondisi lokasi dengan titik penahan yang lebih sedikit dan pengerjaan ulang yang lebih sedikit, didukung oleh bukti inspeksi yang dapat diaudit.

• Akses terbatas (jalur pegunungan/ROW sempit/pengangkatan terbatas):
• Masalah di lokasi kerja bukanlah pengelasan itu sendiri,-tetapi masalahnyawaktu penyelarasan: tanah yang tidak rata dan gerakan pengangkatan yang pendek memperkuat masalah seperti iniovalitas, penyimpangan kelurusan, dan kondisi akhir yang tidak konsisten, yang memperlambat-penyesuaian dan meningkatkan koreksi paksa. Oktal Pipe biasanya mendukung situs ini dengan menguncikontrol dimensi (OD/ovalitas/kelurusan) dan persiapan akhir (PE/BE)di muka, dan pengiriman dengan identifikasi bundel yang jelas sehingga kru tidak membuang waktu menyortir ukuran di bagian depan kerja.

• Tanah basah (penyeberangan sungai/lahan basah/air tanah tinggi):
• Dalam penanganan dan penurunan yang berlumpur-, rasa sakit yang umum adalahkerusakan lapisan dan beban kerja perbaikan di hari libur, yang dapat menunda pengisian ulang dan memicu pemeriksaan berulang. Octal Pipe dapat menyelaraskan pesanan dengan paket pelapis praktis (bila ditentukan) dan memberikan dokumen rilis pendukung-sehingga tim lokasi tidak terjebak dalam pembuktian penerimaan setelah pipa siap dipasang.

• Spread-output yang tinggi (-konstruksi lapangan terbuka/logistik-jarak jauh):
• Produktivitas seringkali hilangkecepatan pelepasan, bukan kecepatan produksi-proyek akan tertundakumpulan yang tercampur, tautan ketertelusuran yang hilang, atau paket inspeksi yang tidak terpetakan dengan jelas ke penandaan pipa. Di sinilah Octal Pipe fokus pada disiplin pengiriman: pemisahan lot, penandaan yang jelas, dan paket dokumen yang menghubungkanpanas/koil → penandaan pipa → bukti inspeksi → MTC, mengurangi titik penahanan QA selama instalasi.

• Jangka waktu kerja yang pendek (koridor perkotaan / shift malam / izin-kerja terbatas):
• Jika kru hanya mempunyai waktu beberapa jam, ketidaksesuaian akan menjadi mahal:ketidakkonsistenan bevel, variasi dimensi, atau ruang lingkup inspeksi yang tidak jelasdengan cepat berubah menjadi penggilingan/pengerjaan ulang dan jendela yang terlewat. Pembeli biasanya menentukan kebutuhan penyesuaian-yang lebih ketat (toleransi, penyelesaian akhir, strategi panjang), dan Octal Pipe dapat mengemas pasokan sesuai dengan catatan inspeksi yang membantu pelepasan QA di lokasi tanpa penundaan.

• Manufaktur Tingkat Lanjut (Peralatan-Kontrol Level):Octal Pipe menjalankan produksi SSAW/HSAW secara khususgaris pembentuk spiraldengantandem multi-pengelasan busur terendam kawat (SAW)untuk jahitan heliks (pengelasan ID/OD tersedia bila ditentukan). Stabilitas jahitan didukung olehkemampuan las online-jahitan UT/RT, diikuti olehperalatan pengujian hidrostatik, Ujung CNC miring/menghadap, dan penandaan otomatis-sehingga apa yang Anda terima bukan hanya pipa, namun proses-yang didukung dengan kontrol yang terukur.
• Standar-Berbasis Tiongkok & Dokumentasi Lokal (EPC-Ramah):Sebagai-pemasok pipa SSAW yang berbasis di Tiongkok, Octal Pipe mendukung persyaratan proyek ekspor dan domestik dengan kumpulan dokumen lokal-yang umumnya mencakupGB/T 9711(pipa saluran) danSY/T 5037(pipa las spiral untuk layanan fluida) jika memungkinkan, ditambah-catatan inspeksi yang ditentukan proyek. Kami menyediakanMTC/paket dokumen bilingual, ketertelusuran lot yang jelas (panas/koil → penandaan pipa), dan dapat berkoordinasisaksi{0}}pihak ketiga(misalnya, SGS/BV) bila diperlukan-membuat pengiriman lebih cepat untuk peninjauan EPC dan lebih lancar untuk-rilis materi di lokasi.
• Paket Rilis Kualitas Jahitan:Jahitan spiral ditopang olehjahitan las NDT (UT/RT per PO/spesifikasi)dan pengujian hidrostatik bila diperlukan, dengan laporan dikemas secara batch untuk mengurangi titik penahanan QA setelah pengiriman.
• Pengiriman Dibangun untuk Alur Workfront:Pengiriman batch dapat diatur berdasarkan ukuran/lot dan urutan konstruksi, dengan penandaan dan daftar pengepakan yang jelas untuk mengurangi waktu penyortiran di lokasi dan meminimalkan penghentian "bagian yang hilang".

Hubungi sekarang

Pertanyaan Umum



Q: Apa yang dimaksud dengan pipa SSAW dalam pengadaan pipa baja?

A:Artinya apipa baja SAW jahitan spiral-berbasis spiral-biasanya dipilih untuktransmisi OD besardi mana efisiensi pengiriman dan dimensi yang konsisten adalah penting.

T: Apa itu pengelasan SSAW?

A:Pengelasan SSAW adalahpengelasan busur terendam pada lapisan heliks, sering diterapkan denganpengelasan dalam/luar bila ditentukanuntuk memenuhi inspeksi proyek dan persyaratan kinerja.

Q: Apa perbedaan pipa LSAW dan HSAW?

A: LSAWmenggunakan ajahitan lurus dari piring, ketikaHSAW (umumnya SSAW)menggunakan ajahitan heliks dari koil; pilihan biasanya didorong olehRentang OD, penerimaan spesifikasi proyek, dan cakupan inspeksi pada lapisan.

Q: Apa bentuk lengkap pipa SSAW?

A:SSAW adalah singkatan dariLas Busur Terendam Spiralpipa, mengacu pada jahitan heliks yang dibuat olehpengelasan busur terendam (SAW).
