Pipa Bor

Pipa boradalah rangkaian tali bor baja berbentuk tabung dengan ujung yang tidak rata dan sambungan perkakas yang dilas, diproduksi dan diperiksa sesuai API Spec 5DP sehingga pengadaan dapat mengunci penerimaan, ketertelusuran, dan-keandalan perbaikan sebelum pipa mencapai rig.

Sebagai produsen pipa bor, Octal Pipe berfokus pada titik kegagalan yang dapat dikontrol-pengelasan sambungan pahat, integritas ulir, dan-catatan tingkat pengiriman-karena sebagian besar penundaan rig dimulai dari sambungan, bukan badan pipa.,Pipa bor Pipa Oktal diproduksi sesuai dengan API Spec 5DP untuk badan pipa, API Spec 7-1 untuk elemen batang bor putar, dan API Spec 7-2 untuk sambungan sambungan pahat. Hal ini memastikan kekuatan mekanik, presisi dimensi, dan dapat dipertukarkan dengan peralatan pengeboran internasional.

Dalam istilah pembelian sesungguhnya, masalah pipa bor biasanya tidak dimulai dari lubang bawah,-tetapi dimulai dari situCakupan PSL/grade yang tidak jelas, sambungan/sambungan alat yang tidak cocok, dan catatan inspeksi yang hilangyang memperlambat pemeriksaan masuk dan menyebabkan penundaan-di sisi rig. Oktal memasok pipa bor API 5DP sebagaipenerimaan-paket siap: menghapus input RFQ (menggunakan API RP 7G sebagai referensi pemilihan), cakupan inspeksi yang ditentukan, dan paket dokumen yang mengurangi pengerjaan ulang dan argumen di kemudian hari.

Pipa bor adalah tali kerja yang menghubungkan sistem putaran permukaan ke mata bor dan rakitan lubang bawah (BHA). Dalam pengeboran normal, ia melakukan tiga fungsi sekaligus. Pertama, ia mentransmisikan torsi putar dan RPM dari penggerak atas atau meja putar melalui sambungan-sambungan alat untuk memutar mata bor. Kedua, ia membawa beban aksial (berat-pada-bit) dan lentur seiring perubahan lintasan lubang sumur dan tali menyentuh lubang bor. Ketiga, ia bertindak sebagai saluran tekanan untuk fluida pengeboran: lumpur dipompa ke bawah pipa bor ke nozel mata bor, kemudian kembali ke annulus untuk mengangkut serbuk gergaji, mengontrol tekanan, mendinginkan mata bor, dan menstabilkan lubang.

Karena kondisi lingkungan lubang bawah tidak stabil-, rangkaian bor terus-menerus terkena respons dinamis yang terlihat pada gambar: getaran dan guncangan aksial (pantulan bit), getaran dan benturan lateral (benturan dan kontak dinding), serta getaran puntir. Getaran torsional dapat berkembang menjadi stick-slip, yang mana bit melambat atau berhenti sejenak sementara rotasi permukaan berlanjut, lalu terlepas secara tiba-tiba-menciptakan torsi puncak yang tinggi dan mempercepat kelelahan pada sambungan dan zona transisi. Bit pusaran adalah ketidakstabilan lateral dimana bit/BHA berpresesi di sekitar garis tengah lubang; pusaran maju dan mundur menggambarkan pola rotasi/kontak yang berbeda dan dapat mempercepat keausan pemotong dan kerusakan sambungan. Inilah sebabnya pemilihan dan pemeriksaan pipa bor didorong oleh integritas sambungan, konsistensi dimensi, dan ketertelusuran, bukan hanya OD dan ketebalan dinding.

Dibuat oleh produsen pipa bor dengan API Spec 5DP sehingga pengadaan dapat mengunci penerimaan, panas-ke-kemampuan penelusuran sambungan, dan-meningkatkan keandalan sebelum pipa mencapai rig.

Ukuran Pipa Bor

Spesifikasi Pipa Bor API 5DP (Kelas, Ukuran, Sambungan)

• Pemilihan grade: Sesuaikan E75/X95/G105/S135 dengan program torsi, tegangan, dan kedalaman pengeboran yang diharapkan.
• Sumur asam / korosif: Nyatakan kecenderungan CO₂/H₂S sehingga opsi perlindungan dan cakupan inspeksi dapat diselaraskan (bila ditentukan).
• Pengendalian risiko sambungan: Pilih jenis sambungan alat dan-latihan riasan untuk mengurangi rasa sakit dan kerusakan bahu.
• Mendapatkan kejelasan: Membutuhkan-identifikasi tingkat gabungan + daftar pengepakan untuk penghitungan cepat dan penerimaan pekarangan.

Pipa Oktal mengikuti urutan produksi yang ketat dan dapat dilacak untuk menjamin integritas mekanis dan ketahanan lelah:

1. Pembuatan Baja & Penggulungan Tabung

• Tabung baja paduan mulus (35CrMo, 40Cr, 4137H, 4145H) dengan kimia terkontrol.
• Pengecoran dan penindikan secara terus menerus memastikan struktur butiran yang seragam.

2. Mengesalkan

• Ujung pipa dipanaskan dan ditempa menjadi bentuk Internal Upset (IU), External Upset (EU), atau Internal-External Upset (IEU).
• Hal yang mengganggu meningkatkan-luas penampang pengelasan sambungan alat, sehingga meningkatkan kekuatan sambungan.

3. Perlakuan Panas

• Quenching & tempering memberikan kekuatan luluh/tarik yang diperlukan (misalnya, S135 Lebih besar dari atau sama dengan 135.000 psi).
• Siklus tungku yang terkontrol memastikan kekerasan yang merata di seluruh panjang pipa.

4. Pengelasan Gesekan

• Pengelasan gesekan presisi-menyambungkan sambungan pahat ke badan pipa yang rusak.
• Zona las mengalami perlakuan termal khusus untuk mencapai ikatan metalurgi yang mulus.

5. Pemesinan & Penguliran

• Thread API 7-2 (NC, IF, REG, FH) dipotong dengan presisi CNC.
• Lapisan fosfat dan pelapisan tembaga diterapkan untuk mengurangi rasa sakit.

6. Hardbanding & Perlindungan Permukaan

• Hardbanding paduan berbasis Fe-, Cr-karbida, atau Nb meningkatkan ketahanan aus.
• Pelapisan akhir dengan penghambat karat untuk perlindungan pengangkutan/penyimpanan.

• Koneksi Standar:API NC, JIKA, FH, REG
• Koneksi Premium:XT™, HT™, ulir-bahu ganda (untuk torsi & ketahanan lelah)
• Pengikatan keras:Keausan-lapisan pelindung yang diterapkan pada sambungan pahat, sehingga mengurangi frekuensi penggantian lantai rig.
• Perawatan Permukaan:Pelapisan tembaga, fosfat, pelapis anti-pengrusakan.

Sambungan pipa bor API 5DP dan sambungan perkakasputuskan apakah string Anda dibuat dengan lancar di rig-atau diubah menjadi pengerjaan ulang dan waktu tunggu. Sebagian besar “masalah lokasi” berasal dari salah satu dari tiga kesenjangan pengadaan:penunjukan koneksi yang salah, dimensi sambungan pahat yang tidak sesuai dengan alat penanganan, ataubukti kontrol benang hilang.

Apa yang harus dimasukkan ke dalam PO (sehingga Octal dapat menyediakannya sebagai sistem yang cocok):

• Jenis koneksi:NC / IF / REG / FH (atau standar armada Anda)
• Paket pin/kotak:konfirmasi orientasi pin/kotak dan kebutuhan crossover apa pun
• Batas sambungan alat:OD sambungan alat + ruang tong / batasan area elevator
• Opsi pakai (hanya jika diperlukan):hardbanding, pelapisan internal,-praktik anti-rusak

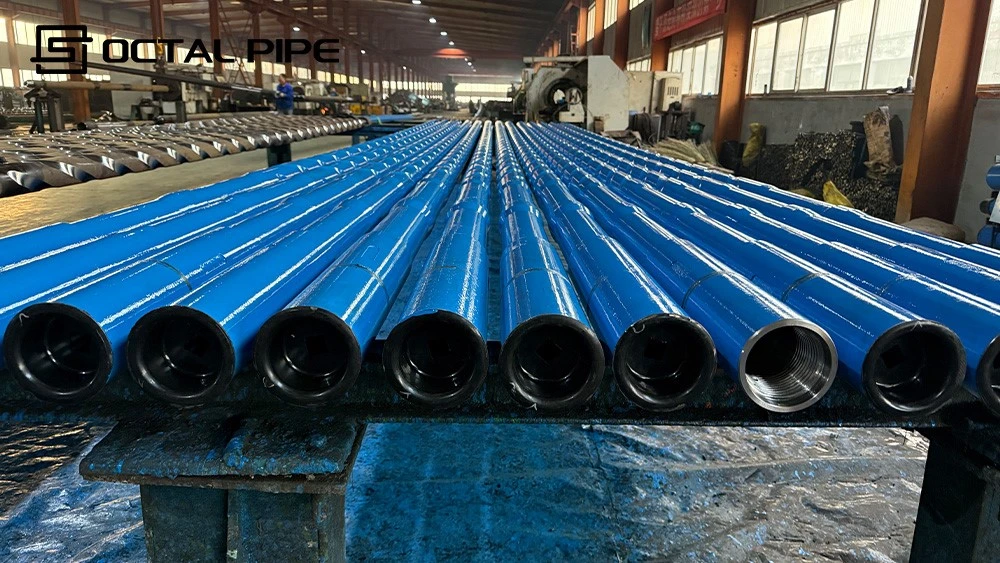

• Ruang lingkup perlindungan:sudah termasuk pelindung ulir (pin & kotak)

Bagaimana Octal mengurangi masalah (spesifik, bukan umum):

• Kami mengkonfirmasirencana koneksi dan batas sambungan alat sebelum produksijadi pipa yang dikirimkan sesuai dengan praktik rig Anda, bukan thread "default".
• Setiap pengiriman termasukketertelusuran + catatan dimensi, Danbukti gaging benang ketika ditentukan-sehingga pemeriksaan yang masuk dapat ditandatangani tanpa harus mengirim email.
• Pelindung benang dan bundling stabil diperlakukan sebagai bagian dari pengendalian risiko penerimaan, karena sebagian besar-masalah perbaikan dimulai dari penanganan, bukan metalurgi.

pengadaan-kontrol pertama + Oktal:

Kerusakan-lantai rig biasanya disebabkan oleh alat penanganan yang tidak cocok, pengaturan penjepit yang salah, atau riasan-yang tidak terkontrol. Pipa Oktal menyuplai pipa bor dengan opsi sambungan (NC/IF/REG/FH dan bahu ganda-premium) dan perawatan permukaan (pelapisan fosfat/tembaga) sehingga tali bekerja dengan bersih dengan peralatan penanganan standar.

Referensi Ukuran Bor Keran (untuk Pengeboran Toko, bukan Pipa Bor Ladang Minyak)

Pertanyaan "ukuran bor keran pipa" berikut mengacu pada ukuran bor keran yang digunakan untuk memotong benang NPT di lingkungan bengkel; itu bukan spesifikasi OD/sambungan pipa bor. Untuk referensi cepat: Bor keran NPT 1/8″ biasanya digunakan11/32″ (0,344″ / 8,73mm), 1/4″ NPT adalah7/16″ (0,438″ / 11,11mm), dan 3/8″ NPT adalah37/64″ (0,578″ / 14,68 mm)-selalu verifikasi berdasarkan bagan produsen keran untuk mengetahui seri benang dan persentase benang yang tepat.

Berbagai jenis pipa bor dirancang untuk kondisi sumur tertentu:

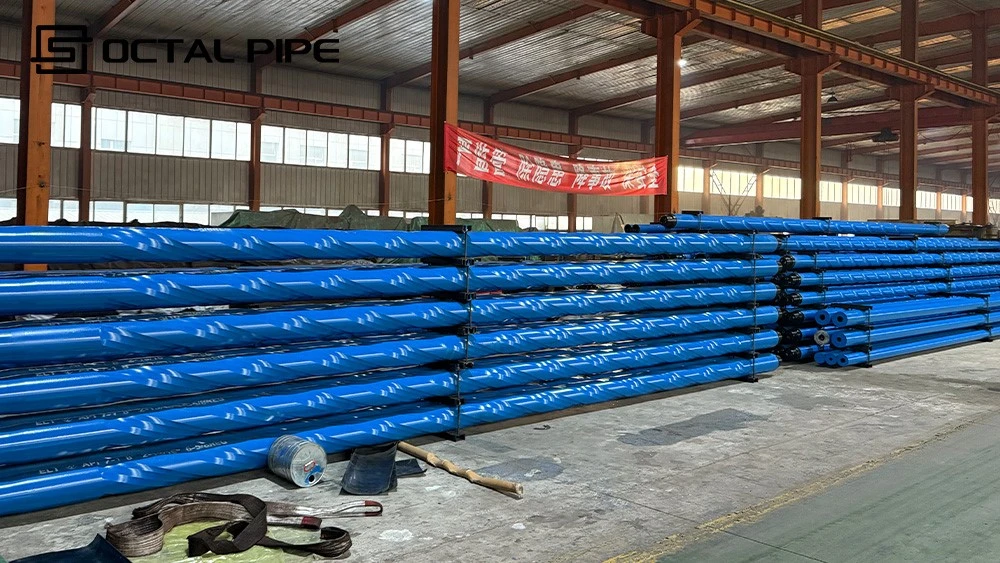

• E75:Hasil Lebih besar dari atau sama dengan 75,000 psi. Cocok untuk sumur dangkal/sedang-kedalaman.
• X95:Hasil Lebih besar dari atau sama dengan 95,000 psi. Kelas-umum dengan ketangguhan yang lebih baik.
• G105:Hasil Lebih besar dari atau sama dengan 105,000 psi. Digunakan pada sumur yang lebih dalam atau beban yang lebih tinggi.
• S135:Hasil Lebih besar dari atau sama dengan 135,000 psi. Diperlukan untuk kondisi sumur dalam dan HPHT.

Parameter Mekanik Utama (per API 7-1 / 5DP):

• Kekuatan Tarik:Diverifikasi melalui pengujian destruktif untuk setiap kelas.
• Ketangguhan Dampak:Charpy V-pengujian takik pada suhu kritis.
• Kontrol Kekerasan:Sambungan perkakas tipikal 285–341 HB; kekerasan tubuh diatur secara ketat.
• Kinerja Kelelahan:Zona las sambungan alat/badan diuji ketahanan terhadap pembebanan siklik.

Pengadaan tidak memerlukan kata-kata "QA yang ketat". Anda membutuhkankriteria penerimaan numerikdan sebuahpaket dokumenyang menunjukkan hasil yang diukur. Untuk pipa bor API 5DP (PSL-1 / PSL-2 / PSL-3), Oktal menyelaraskan cakupan inspeksi dengan kebutuhan Anda.PO/ITP, lalu mengirimkan catatan yang cocok dengan pemeriksaan yang sebenarnya dijalankan oleh pemeriksa Anda.

EN 10204 3.1/3.2 paket dokumen (bila ditentukan):MTC/CMTR dengan nomor panas, kimia, hasil mekanis, dan pemetaan ketertelusuran ke daftar pengiriman.

Persediaan Pipa OktalPipa bor API 5DPuntuk program pengeboran di mana pembeli tidak terlalu peduli dengan "pipa bor secara umum" dan lebih pedulikompatibilitas koneksi, risiko kelelahan, dan dokumen penerimaanitu tidak akan memperlambat rig.

Sumur yang menyimpang dan terarah (dimana kelelahan dan keausan sambungan alat terlihat terlebih dahulu)

Dogleg dan siklus berulang menghukum koneksi. Kesalahan pembelian yang paling umum adalah memesan pipa tanpa menguncinyarencana koneksi + batas sambungan alat, lalu menemukan ketidakcocokan saat-perbaikan.

• Pendekatan Pipa Oktal:konfirmasikan penunjukan koneksi yang tepat dan batasan sambungan alat dalam PO, lalu dukung penerimaan dengan bukti inspeksi/pengukuran thread bila ditentukan, sehingga "tidak akan berhasil" tidak menjadi masalah-waktu rig.

Logistik lepas pantai dan multi-penanganan (di mana thread rusak sebelum ada yang menyadarinya)

Ketika pipa diangkat, dipentaskan, dan dipindahkan beberapa kali, "terlihat baik-baik saja saat tiba" sering kali berubah menjadi kerusakan pin/kotak yang hanya muncul di rig.

• Pendekatan Pipa Oktal:memperlakukan perlindungan sebagai bagian dari QA-pelindung benang + bundling stabil + penandaan yang jelas berdasarkan ukuran/kelas/panjang-jadi tempat penerimaan Anda tidak mencampuradukkan spesifikasi dan kru Anda tidak memecahkan masalah kerusakan pengiriman.

Layanan asam / cairan pengeboran korosif (di mana korosi internal menjadi biaya tersembunyi)

Di sumur denganH₂S/CO₂, klorida tinggi, atau cairan pengeboran yang agresif, kegagalan pipa bor sering kali dimulai dengan korosi internal atau lubang jauh sebelum string "terlihat buruk" secara eksternal-kemudian muncul sebagai penolakan dini selama inspeksi atau waktu henti yang tidak terduga.

• Pendekatan Pipa Oktal:kami mengatur pesanan di sekitar lingkungan Anda yang sebenarnya (penggerak fluida/korosi + suhu), lalu memasok pipa bor API 5DP denganinspeksi-paket siapyang mendukung penerimaan (MTC/CMTR + hasil mekanis, plusOpsi pelapisan NDT dan internal bila ditentukan dalam PO/ITP), jadi pembelian layanan{0}}yang bersifat korosif tidak bergantung pada tebakan.

Untuk perbandingan EPC dan kontraktor pengeboranProdusen pipa bor CinaDanpemasok pipa bor, keputusan biasanya bergantung pada disiplin keterlacakan (pemetaan-panas-ke-sambungan), perlindungan koneksi selama pengangkutan, dan apakah data QA dapat dimasukkan langsung ke sistem proyek (bila ditentukan dalam PO/ITP).

1. Kualitas pengelasan sambungan alat (hotspot struktural sebenarnya)

2. Pipa bor jarang rusak terlebih dahulu di bagian tengah badan-masalah biasanya terkonsentrasi di sekitarsambungan alat/daerah laskarena membawa{0}siklus perbaikan, torsi, dan tekukan. Octal Pipe mengontrol hal ini dengan memperlakukan sambungan pahat sebagai sebuah proses-langkah penting, bukan tambahan komoditas-dan catatan pengiriman mengikat pekerjaan sambungan pahat kembali ke lot sehingga penerimaan tidak bergantung pada "kelihatannya OK".

3. Perlakuan panas & konsistensi tingkat (mengapa "API 5DP" masih memerlukan bukti)

4. Membeli pipa bor API 5DP bukan sekadar membeli label-tetapi juga membelikinerja mekanik yang berulangbatch ke batch. Octal Pipe menjaga konsistensi pasokan mutu melalui pemrosesan yang terkontrol dan memasok hasil mekanis dalam paket dokumen sehingga pengadaan dapat disetujui dengan bukti, bukan janji pemasok.

5. Disiplin pemesinan & pengukuran benang (-keandalan make-up dihasilkan)

6. Kebanyakan penundaan rig disebabkan oleh thread: rusak, tidak pas, atau kerusakan yang sebenarnya bisa dicegah. Pipa Oktal memperlakukan kontrol ulir sebagai kualitas produksi-benang dilindungi dalam penanganannya dan, ketika PO/ITP Anda memintanya, pengiriman sudah termasukbukti pengukuran benangsehingga tim penerima dapat menandatangani tanpa argumen.

7. Pengepakan sebagai bagian dari kualitas proses (karena pengiriman dapat merusak pipa yang bagus)

8. Bahkan pipa yang dibuat dengan sempurna pun bisa "dibuat buruk" dalam bidang logistik. Itulah sebabnya Octal Pipe memperlakukan pelindung, stabilitas bundling, dan penandaan berdasarkan ukuran/tingkat/panjang sebagai bagian dari kontrol proses-sehingga apa yang Anda terima siap dijalankan, bukan "perlu disortir dan diperiksa ulang".

Saat Anda mencari pipa bor untuk dijual untuk program yang aktif, cara tercepat untuk menghindari penolakan "tidak akan berhasil" adalah dengan mengutipnya sebagai sistem yang cocok, bukan tabung generik. Nyatakan OD/WT dan Rentang (R1/R2/R3), tingkatan (E75/X95/G105/S135), dan peruntukan sambungan yang tepat (NC/IF/REG/FH atau bahu ganda premium), lalu tambahkan batasan sambungan pahat (OD/ruang tong) dan persyaratan pelindung untuk penanganan dan penghitungan yard. Jika PO/ITP Anda memerlukan bukti, tampilkan catatan di awal-hasil drift (ukuran mandrel + lulus/gagal), pengukuran thread, dan cakupan NDT hanya jika ditentukan-sehingga pengiriman tiba dalam keadaan "persetujuan-siap" alih-alih memicu siklus pemeriksaan tambahan.

Hubungi sekarang

Halaman ini mencakuppipa bor API 5DP ladang minyakuntuk pengeboran string. Bagan ukuran bor tap untuk ulir NPT merupakan topik pemesinan terpisah dan bukan bagian dari pengadaan pipa bor.

Pertanyaan Umum



Apa perbedaan API 5DP dan API RP 7G untuk pembelian pipa bor?

API 5DPadalahstandar pembelian dan penerimaanuntuk pembuatan/lingkup inspeksi pipa bor.API RP 7Glebih banyak digunakan sebagai areferensi seleksi(masukan apa yang perlu dipertimbangkan untuk anggota batang bor dan batas operasi). Di RFQ, gunakan 5DP untuk mengunci penerimaan dan gunakan pemikiran 7G untuk menghindari pembelian-kelas/salah-koneksi yang salah.

Apa yang harus saya tentukan saat membeli pipa bor API 5DP untuk menghindari penundaan-penyelesaian sisi-rig?

MenentukanOD/WT + Rentang (R1/R2/R3), nilai, dan tepatnyapenunjukan koneksi(NC/JIKA/REG/FH) ditambahbatas sambungan alat(OD/ruang tong). Menambahkanpelindung benangdan nyatakan dengan jelas ruang lingkup inspeksi yang diperlukan (misalnya, pengukuran benang/NDT) dalam PO sehingga tidak ada yang "diasumsikan".

Dokumen apa yang harus disertakan dengan pipa bor API 5DP untuk pemeriksaan masuk?

Minimal:MTC/CMTR (kemampuan penelusuran), catatan dimensi/kelurusan, dan daftar pengepakan dipetakan olehukuran/kelas/panjang. Jika PO/ITP Anda memerlukannya, tambahkanbukti pengukuran benang, ditambahLaporan NDT/hydrotest/dampakhanya jika ditentukan-sehingga penerimaannya didasarkan pada-bukti, bukan berdasarkan email-.

Bagaimana cara memilih sambungan dan sambungan pahat untuk program pengeboran-torsi menyimpang atau tinggi?

Dalam pekerjaan menyimpang/torsi{0}}tinggi, kegagalan dan penundaan biasanya dimulai darisambungan/sambungan alatareanya, bukan badan pipanya. Pilih sambungan yang sesuai dengan standar rig/armada Anda, lalu kunci batasan sambungan alat dan persyaratan penanganan (pelindung/pengemasan) untuk mengurangi kerusakan ulir dan-penolakan tambahan; minta catatan inspeksi tambahan jika riwayat kegagalan Anda membenarkannya.

Sertifikasi



Sertifikat CE

Sertifikat ISO 9001

Sertifikat API Q1

Sertifikat ABS

Sertifikat AP-5L

Sertifikat API-5CT



Kisaran OD: 2 3/8" – 6 5/8"

Nilai: E75, X95, G105, S135

Panjang: R1 / R2 / R3

Jenis Kesal:IU, UE, IEU

Koneksi:Opsi NC, IF, REG, FH, premium

Aplikasi:Sumur dalam, HPHT, lepas pantai, pengeboran terarah
