Lini Produksi Pipa LSAW

Pabrik pipa LSAW adalah investasi-jangka panjang. Saat pembeli melihat lini produksi, mereka tidak hanya bertanya "Bisakah membuat pipa LSAW?" – mereka peduliukuran dan rentang kelas, kualitas stabil, output per shift, tingkat otomatisasi, kontrol digital, dan biaya pengoperasian. Jalur yang baik memberikan pipa yang konsisten-sesuai API dengan efisiensi yang dapat diprediksi; saluran yang buruk menjadi hambatan dan beban pemeliharaan.

Di bawah ini adalah-deskripsi sisi pemasok yang modernLini produksi pipa baja JCOE LSAW, berdasarkan proses umum yang ditunjukkan dalam diagram alur Anda.

Lini produksi pipa baja LSAW ini dirancang untuk pabrik yang membutuhkan pasokanpipa berdinding-berdiameter besar dan berat-untuk{0}}jaringan pipa lintas negara dan pekerjaan struktur berat. Dengan pembentukan JCOE, pengelasan SAW-dua sisi, dan ekspansi dingin-panjang penuh, saluran dapat dikonfigurasi untukPipa saluran API 5L, pipa tiang pancang atau pipa struktural, tergantung pada fokus pasar Anda.

Proyek yang umum termasuk-jalur transmisi minyak & gas jarak jauh, jaringan pipa air utama, jaket lepas pantai dan pondasi monopile, serta tiang pancang besar di darat. Peralatan dan tata letaknya disesuaikan dengan rentang ukuran target dan tonase tahunan, sehingga Anda dapat mencapai hasil yang kompetitif tanpa-berinvestasi berlebihan pada kapasitas yang tidak terpakai.

Desain-yang dipimpin oleh teknik, bukan sekadar daftar peralatan
Kami memulai dari bauran produk Anda, standar target (API/ASTM/EN/GB), tonase dan kondisi bengkel, lalu merancang garis untuk-menghindari-ukuran mesin yang kecil,-investasi yang berlebihan, atau hambatan antara pembentukan, pengelasan, NDT, dan pelapisan.

Solusi terintegrasi dari pipa hingga pelapisan
Jalur pelapisan LSAW, SSAW, ERW, seamless, dan 3LPE/FBE direncanakan sebagai satu sistem dengan kapasitas dan logistik yang sesuai, sehingga Anda berurusan dengan satu pemasok yang bertanggung jawab alih-alih mengoordinasikan beberapa vendor dan unit yang tidak kompatibel.

Kontrol cerdas dan ketertelusuran QA penuh-terintegrasi
Kami mengintegrasikan PLC/MES atau SCADA sehingga parameter utama (pengelasan, perluasan, uji hidro, pelapisan) dipantau dan dicatat per pipa, sehingga memberi Anda alarm-waktu nyata, laporan otomatis, dan kemampuan penelusuran produksi + QA lengkap untuk audit pelanggan.

Memulai lebih cepat-dan menurunkan risiko proyek
Anda mendapatkan lini produksi yang mencapai produksi stabil dan dapat dijual dengan lebih cepat, dengan lebih sedikit kerusakan dan lebih sedikit percobaan-dan-kesalahan. Untuk mewujudkannya, kami menyertakan desain proses, tata letak, pengawasan instalasi, commissioning, dan pelatihan operator, sehingga Anda tidak hanya menerima mesin-Anda juga mendapatkan sistem produksi yang dapat mulai menghasilkan arus kas dalam waktu yang jauh lebih singkat.

Pertimbangkan-biaya siklus hidup dan peningkatan versi
Anda tidak hanya membayar saluran tersebut saat ini, Anda juga membayar biaya operasionalnya selama 10–15 tahun ke depan. Kami memilih peralatan utama dengan mempertimbangkan penggunaan energi, bahan habis pakai, suku cadang, dan risiko waktu henti, sehingga biaya pengoperasian per ton Anda tetap kompetitif. Produk ini juga dirancang dengan jalur peningkatan yang jelas untuk otomatisasi, ukuran baru, dan kualitas yang lebih tinggi, sehingga ketika pasar Anda berubah, Anda dapat beradaptasi dan memperluas daripada menghancurkan semuanya dan memulai lagi.

Diagram menunjukkan alur produksi pipa baja JCOE LSAW secara lengkap, mulai dari pelat hingga pipa jadi yang siap untuk dilapisi:

1. Persiapan pelat dan pemeriksaan UT
2. Penggilingan tepi dan pra-pembengkokan tepi
3. Pembentukan J–C–O dan pengelasan paku
4. Pengelasan SAW multi-kawat internal dan eksternal
5. Inspeksi UT / RT online pada lapisan las
6. Ekspansi dan pelurusan dingin{0}}panjang penuh
7. Pengujian hidrostatik dan NDT akhir
8. Akhiri kemiringan, pengukuran, penimbangan, dan penandaan
9. Pindahkan ke pengecatan atau pelapisan dan penyimpanan 3LPE/FBE

Setiap investor memiliki bauran produk, bangunan, dan anggaran yang berbeda, jadi kami tidak menawarkan solusi "satu tata letak untuk semua". Lini produksi LSAW dikonfigurasi sesuai kebutuhan Andaukuran target, tonase tahunan dan bengkel yang ada, sehingga Anda mendapatkan kapasitas yang cukup tanpa membangun pabrik-yang berukuran besar dan sulit-untuk-dijalankan.

• Pilihan kapasitas

Desain khas berkisar dari200.000 t/tahun hingga 1.000.000 t/tahun, dengan kecepatan pembentukan, pengelasan, pemuaian, dan pengujian yang disesuaikan satu sama lain. Misalnya, jalur produksi berkapasitas 300.000 t/tahun mungkin dirancang untuk itu8–10 pipa/jam, sedangkan targetnya adalah 700,000+ t/tahun18–22 pipa/jam, dengan stasiun SAW, expander, dan hydrotester yang semuanya berukuran untuk mengimbanginya.

• Fleksibilitas tata letak – garis lurus, bentuk U-atau ruang paralel

Kami menyesuaikan tata letaknya dengan cakupan gedung dan crane Anda.
Misalnya:

1. Di sebuahtata letak-garis lurus, pelat UT → edge mill → JCOE press → di dalam SAW → di luar SAW → cold expander → hydrotest → beveling semuanya mengikuti satu arah, ideal untuk teluk yang panjang dan sempit.
2. Di sebuahTata letak berbentuk U-, mesin press JCOE dan pengelasan SAW berada di satu sisi bengkel, dan cold expander + hydrotester dijalankan secara paralel di sisi yang berlawanan; pipa ditransfer ke seberang, jadi Andamengurangi panjang bangunan dan jarak tempuh derek.
3. Jika Anda juga memiliki garis mulus, kami dapat menempatkannyaberjalan-tungku pemanas ulang balokDanpabrik penusukdi ruang hot-end yang terpisah, lalu berbagi logistik finishing, NDT, dan pelapisan dengan lini LSAW untuk menghemat ruang dan biaya penanganan.

Idenya sederhana: gunakan bangunan dan rel derek yang ada sebanyak mungkin, dan atur peralatannya sedemikian rupamateri mengalir ke depandaripada menggunakan derek zig-zag dan menghalangi.

• Tingkat otomatisasi – berapa banyak orang per shift, melakukan apa

Kami merancang tingkat otomatisasi agar sesuai dengan biaya tenaga kerja dan gaya manajemen Anda:

1. A jalur yang lebih manualmungkin perlu berkeliling20–30 operator per shiftdi seluruh persiapan pelat, pembentukan, SAW, expander, hydrotest dan finishing. Operator mengatur banyak parameter secara manual dan lebih sering memindahkan pipa dengan derek di atas kepala.
2. A jalur otomatisasi-yang lebih tinggidapat berjalan dengan tentang10–15 operator per shift, karena lebih banyak stasiun menggunakan pelacakan jahitan otomatis, program pengelasan yang telah ditentukan sebelumnya, pemulihan fluks otomatis, troli pemindah pipa otomatis, UT online dengan penandaan otomatis, dan layar kendali terpusat di ruang kendali.

Dalam kedua kasus tersebut, produk tersebut mematuhi-API, namunper{0}}biaya tenaga kerja, stabilitas, dan kemudahan pengelolaansangat berbeda. Kami membantu Anda memilih level di mana Andaperiode pengembalian modal dan operasi-ke-harianmasuk akal.

• Integrasi pelapisan

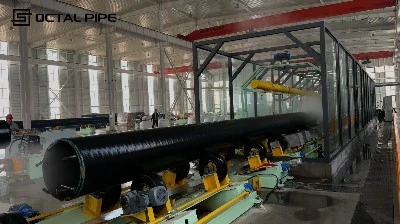

Ketika Anda juga berinvestasi di aGaris pelapisan atau garis pengecatan 3LPE / 3LPP / FBE, kami merancang pintu keluar jalur LSAW dan pintu masuk jalur pelapisan sehingga pipa bergerak dengan konveyor, memindahkan mobil atau roller langsung ke peledakan dan pelapisan. Hal ini mengurangi kerusakan penanganan halaman, menghemat waktu forklift/derek, dan memungkinkan Anda menjalankan pipa baja dan pelapis sebagai satu aliran produksi berkelanjutan.

• Berbasis di China-, dekat dengan pabrik pipa sebenarnya

Kami berbasis di Tiongkok, tempat sebagian besar pabrik LSAW, SSAW, dan ERW terbesar di dunia beroperasi. Kami bekerja secara langsung dengan pembuat peralatan lokal dan pabrik yang beroperasi, sehingga lini produk yang kami rancang untuk Anda didasarkan pada teknologi Tiongkok yang telah terbukti, data produksi nyata, dan apa yang benar-benar berfungsi di lantai pabrik-bukan sekadar desain brosur.

• Akses terhadap teknologi canggih namun matang

Pabrik di Tiongkok menjalankan mesin press JCOE terbaru, sistem SAW multi-kawat, dan kontrol pengelasan/NDT digital setiap hari. Kami membantu Anda memilih peralatan dan sistem kontrol yang canggih secara teknis dan telah-diuji di lapangan di pabrik-tonase tinggi, sehingga Anda tidak menjadi "situs uji" untuk solusi yang belum terbukti.

• Nilai uang yang jelas, bukan hanya harga murah

Kami tidak berusaha menjadi mesin termurah di atas kertas. Sebaliknya, kami menggabungkan CAPEX yang masuk akal dengan biaya tersembunyi yang lebih rendah: tata letak yang lebih baik, lebih sedikit operator untuk output yang sama, lebih sedikit sisa dan pengerjaan ulang, QA dan audit yang lebih mudah. Bagi Anda, itu berarti lini dengan periode pengembalian yang realistis dan biaya per ton yang dapat bersaing dengan target pasar Anda.

• Investasi transparan dan jalur peningkatan di masa depan

Sejak awal kami menunjukkan kepada Anda berbagai konfigurasi-kapasitas, tingkat otomatisasi, staf, penggunaan energi-sehingga Anda memahami apa yang Anda bayar dan apa yang dapat Anda peroleh. Lini produk ini dirancang agar Anda dapat melakukan upgrade di lain waktu (lebih banyak otomatisasi, kualitas lebih tinggi, NDT tambahan, atau kapasitas pelapisan) tanpa membangun kembali dari nol, sehingga melindungi investasi Anda seiring pertumbuhan bisnis Anda.

Sertifikasi



Sertifikat CE

Sertifikat ISO 9001

Sertifikat API Q1

Sertifikat ABS

Sertifikat AP-5L

Sertifikat API-5CT



Lini Produksi Pipa Baja LSAW (JCOE).

Parameter Teknis Utama (Solusi Khusus)

• Proses Pembentukan: Pembentukan J-C-O-EdenganPengelasan Busur Terendam (SAW) kawat-multi sisi{1}}dua sisi
• Jenis Produk: Dinding-diameter besar,-tebalpipa baja LSAWuntuk aplikasi pipa dan struktural
• Kisaran Diameter Pipa (OD): 16"–56" (406–1422 mm)
• Panjang Pipa: Hingga 12 m(panjang tetap atau acak)
• Standar yang Berlaku: API 5L / ISO 3183 / GB/T 9711(kustomisasi berbasis proyek-tersedia)
• Konfigurasi Peralatan Utama:
• Penggilingan tepi & pra-pembengkokan →Mesin pembentuk JCO→ pengelasan paku → SAW bagian dalam & luar → ekspansi dingin → pengujian hidrostatis → inspeksi UT/RT → kemiringan & penandaan ujung pipa
